采用单线集中润滑系统对Rexroth导轨滑块进行油润滑的方式

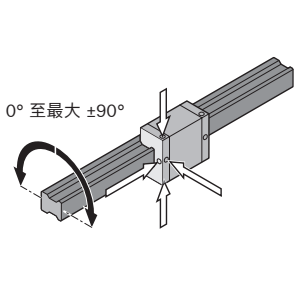

安装位置式样一

正常行程，水平或倒悬安装滑块，同样的接口。1 个润滑接口，在左或右侧的任一滚珠导向系统上。

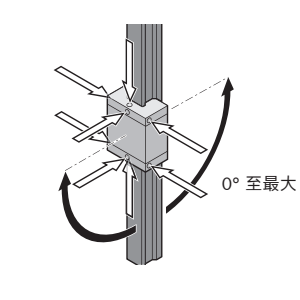

安装位置式样二

正常行程，垂直至倾斜，倒悬至水平倾斜安装滑块，同样的接口。1 个润滑接口，在顶部滚珠导向系统上
安装位置式样三

安装位置式样四

 短行程 水平，倒悬安装，同样的接口，2 个润滑接口，左和右侧的滚珠导向系统上各 1 个

安装位置式样五

安装位置式样六

短行程，壁装，2 个润滑接口，左和右侧的滚珠导向系统上各 1 个

                                                                       采用单线集中润滑系统进行流体脂润滑时允许的最小活塞分配器规格

适用于下列条件：
– 流体脂 Dynalub 520（备选 Castrol Tribol GR 100-00 PD 或 Elkalube GLS 135/N00) 和 SKF 公司的活塞分配器
– 必须填充润滑通道
– 环境温度 T = 10 – 40 °C
