REXROTH螺母与丝杠的安装分类:
预紧式单螺母/双螺母:
这些款式原则上螺母安装在丝杠上,随丝杠一起供货,螺母单元和丝杠不允许拆卸,如果必须拆卸,请咨询。
带标准轴向间隙的单螺母/带缩减的轴向间隙的单螺母/可试式无间隙单螺母:
螺母单元需错助于安装套筒才能安装至端部加工好的丝杠上。
安装时,丝杠加工好的轴颈部份可作为安装套筒的定心外圆使用。
在类型“00”的丝杠端部上可借助于端面的中心孔“Z",加装一个用于安装的辅助轴颈。
安装套筒的外径应该比丝杠的螺纹底径大约小0.1MM,在大多数情况下,可以使用放置在螺母单元内,随螺母一起供货的运输用套筒来安装。
丝杠螺纹的端头部份必须仔细的倒角,以避免损坏密封件或其它螺母单元内的零件。
螺母安装过程如下:

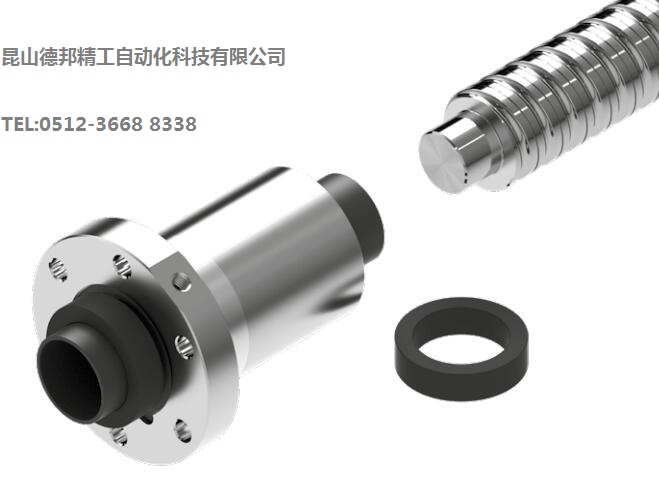

取下安装套筒一侧的橡胶垫圈。

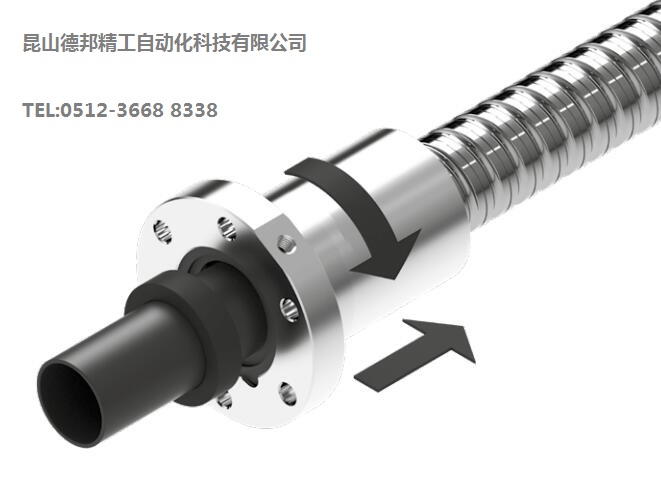

将安装套筒和螺母一起推至螺纹的起始位置。套筒必须轴向无间隙地顶住丝杠端部。小心地旋转螺母,并沿轴向轻推,将螺母旋上丝杠螺纹部分。

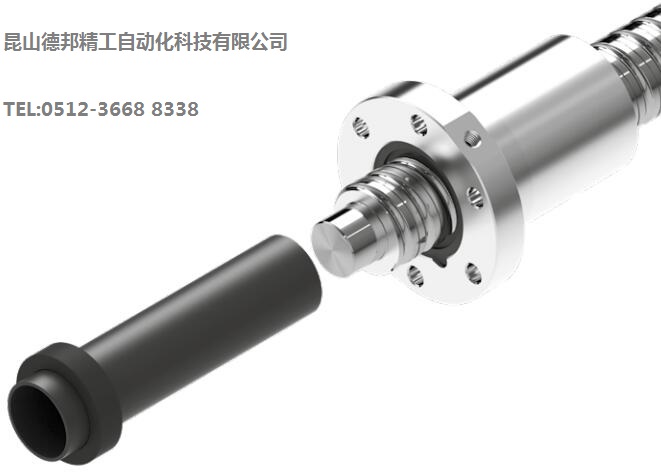

螺母单元全部旋上丝杠螺纹后,才可以取下安装套筒。
将滚珠螺母安装到丝杠上的注意事项:
拆卸顺序与安装顺序相反。必须特别小心谨慎地拆卸,否则螺母、丝杠或者其它内部零件可能会受损,其结果就是导致滚珠丝杠传动系统的提前失效。
一般情况下,力士乐滚珠丝杠传动系统都用 Dynalub 润滑脂进行首次脂润滑后供货。这种首次上润滑脂允许用脂或油进行补充润滑。用于补充润滑的相应的脂盒和脂桶可以订购。在使用其它的润滑材料时,要注意与首次润滑脂的可混合性和兼容性。 在特殊情况时,可以用订货编码标明供货仅加防腐剂的滚珠丝杠传动系统。
