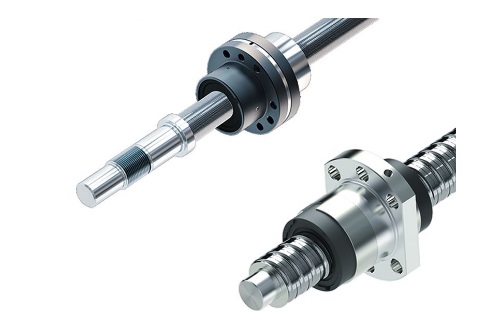

滚珠丝杠传动系统BASA系列:
博世力士乐滚珠丝杠传动系统为设计者提供多种方案来实现传送和定位任务,可以采用轴驱动也可以采用螺母驱动。无论是高线速度,大额定载荷,还是短结构长度,您总能找到完美解决方案。
基础数据:
公称直径:6-80mm
导程范围:1-64mm
精度等级:T3,T5,T7,T9 按ISO 3408
Dn值:150000
额定载荷:C=262KN(动载荷)
C=534KN(静载荷)
产品特征:
由于内部再循环的原理,所以运行平稳
由于滚道对滚珠的固定很理想,所以运行尤为顺畅
预拉伸可调的单螺母
因为采用了大量的滚珠,所以额定载荷高
螺母长度小
广泛的产品,几乎适合所有需求
绝对 均匀 和 稳定的功能
运行特别安静 因为采用了最适宜的滚珠固定装置并能达到完整循环
易于安装 螺母,可根据各规范来定位安装
广泛的产品范围包括各种系列
各附加部件都能相互匹配,如螺母外壳和端轴承(又称作枕式轴承箱组),部分还可安装适合的电机法兰
微型滚珠螺母系列:凸缘单螺母 FEM-E-B、凸缘单螺母 FEM-E-S、预紧载荷可调的单螺母 SEM-E-S、圆柱形单螺杆 ZEM-E-K、圆柱形单螺杆 ZEM-E-S、旋入式螺母 ZEV-E-S
标准滚珠螺母系列:凸缘单螺母 FEM-E-B、凸缘单螺母 FEM-E-S、预紧载荷可调的单螺母 SEM-E-S、预紧载荷可调的单螺母 SEM-E-C、圆柱形单螺杆 ZEM-E-K、圆柱形单螺杆 ZEM-E-S、拧入式螺母 ZEV-E-S、带法兰的双螺母 FDM-E-B、带法兰的双螺母 FDM-E-S
高速滚珠螺母系列:带再循环盖的凸缘单螺母 FEP-E-S,高速型滚珠丝杠组件的公称直径为 20-32 毫米,导程为 25-64 毫米。螺母类型为凸缘的单螺母。速度系列的显著特征为紧凑型设计。多头螺杆可使短螺母获得较高的额定载荷。超长导程可实现高横向速度。
高性能滚珠螺母系列:从动凸缘单螺母 FAR-B-S、凸缘单螺母 FED-E-B
力士乐滚珠丝杠组件是将旋转运动精确转换为线性运动的高效解决方案。基于我们多年来的经验和广泛的专业工程技术,我们研发出了能够满足最多样化需求的一系列产品。无论您是需要非常高的线性速度、最大的额定载荷,还是最小的安装长度,您都能在力士乐广泛的产品范围内找到适合的解决方案。为了确保您的应用能达到最高的精度和运行可靠性,我们系列产品内的各个部件都能精确地相互匹配,因此,各个完整的组件可有效地结合在一起。
行星丝杠传动系统PLSA系列|Rexroth
由于同步行星的原理,所以运行平稳
噪音非常低
移动速度高
接触点众多
承载量大
行星滚柱丝杠传动系统 PLSA 是以行星滚柱作为滚动体的滚动螺旋传动单元。它用来将回转运动转化成直线运动或者相反。行星滚柱丝杠传动系统的基本功能可以这样简单地描述,但实际中其品种和要求却多种多样。行星滚柱丝杠传动系统用于传递较大载荷,从而完善了丝杠传动系统高承载产品种类。行星滚柱丝杠传动系统中螺纹滚柱作为滚动体 (短行星滚柱) 在带有两个孔环的螺纹螺母中绕一个特殊的丝杠与轴平行地旋转使螺母沿着丝杆轴向方向直线运动。
