力士乐防腐蚀钢材质导轨滑块NRFG系列|REXROTH防腐蚀钢导轨

• 所有金属部件都由防腐蚀钢制成
• 所有塑料部件都由经认证的材料制成
• 极好的动态特性
• 所有四个主负载方向上的高额定载荷相同
• 可用于各种 SNS 滚珠导轨
• 长效润滑可在数年内持续有效
• 周围均有金属螺纹的润滑油嘴
• 可互换性不受限制，所有的滚珠导轨系统都可与各精度等级的各种版本滚珠滑块任意组合。
• 由于采用了预张紧的 O 型结构，因此可达最大系统刚性
• 所有配件均配置有端面紧固螺纹
• 各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用
• 集成了全面密封
• 经优化的入口区几何结构，以及大量的滚珠，最大程度地减少了弹性挠度的变化
• 由于滚珠返回和导向在设计上都进行了优化，所以运行流畅、无噪音
• 滚珠滑块的配件可从上面和下面安装
• 由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度

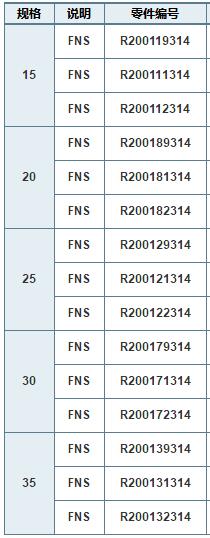

订购示例
滚珠滑块 NRFG，FNS
尺寸 30
预紧载荷等级 C1
精度等级 H
带标准密封件，无珠链
零件编号：R2001 713 14

使用滚珠导轨导向系统 NRFG 时应注意以下几点：

影响因素 对 NRFG 滚珠导轨导向系统的影响可能会有很大区别，这取决于温度、活性物质 的浓度、可作为原电池的材料组合以及机械载荷。

影响持续时间 载荷对材料的影响程度取决于材料是永久或只是偶尔承受着一个载荷比。停机 时间可能与过程相关加工液有关。这些加工液在重新投入运行时可能会损坏密 封件。塑料件对紫外线不耐受。可能会导致变色。长时间暴露在紫外线下时， 材料容易脆化。

材料/化合物 通常一种材料可能较为适合或不太适合一种环境。这取决于部件的相应用途。塑料 件可以耐受弱酸、碱、有机溶剂、油和醇。对于强酸 (pH < 4) 和氧化介质，塑料 件不耐受。塑料件被归类为普通易燃品。去除火源之后，塑料继续燃烧并产生滴 落物。在热分解中可能会产生甲醛。与其它塑料相比，氧指数（= 燃烧所需的氧浓 度）非常低，数值为 15％。 材

指令和标准

力士乐的滚珠导轨导向系统 NRFG 适用于高动态线性应用，运行可靠，精度高。此外，食品和包装工业还要求经认可 的材料与卫生设计结合使用。这些应符合必须遵守的最严格的标准。在全球范围内，这些标准可能差异明显。因此， 务必请了解当地的法规和标准。

国际标准

ISO 14159  该标准规定了在设计时必须要考虑到的机器设计方面的卫生要求。它对多个工 业领域进行了说明，其中也包括食品加工行业。该行业符合 3-A 标准和欧洲标 准 EN 1672-2。

ISO 8086    该标准说明了乳制品行业的卫生要求。它对检查和取样程序的一般指导进行 了说明。

DIN EN ISO 12100 该标准说明了机器安全 - 设计原理、风险评估和降低风险。它对整个概况进 行了说明并且包含重要的机器开发和按规定使用的指导。

DIN EN ISO 21469 该标准说明了机器安全 – 与产品有不可预见接触的润滑剂 – 卫生要求。它对润滑 剂的配置、制造、使用和处理进行了说明。如果润滑剂可能会不可预见地接触到例 如食品工业中的产品和包装，则在生产过程以及加工和处理过程中必须考虑到这些 润滑剂。
