Rexroth压机SFK
特征,通过自动驱动器参数设置轻松调试

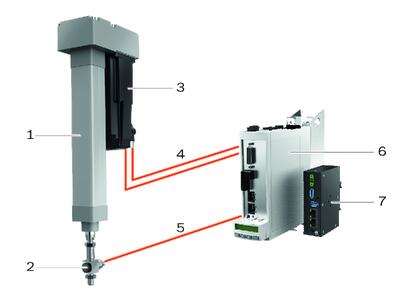

系统构造套件,包括气电动缸机构,调节器,控件和软件,可为压入和连接过程创建自动程序序列
基于Web的软件允许使用拖放运动配置文件模块创建顺控程序(在PR21上)
系统的作用原理同时监控力的活塞杆位置控制
力/位移的记录可通过包络曲线对其进行评估(好/坏)
程序完成后可以使用记录数据

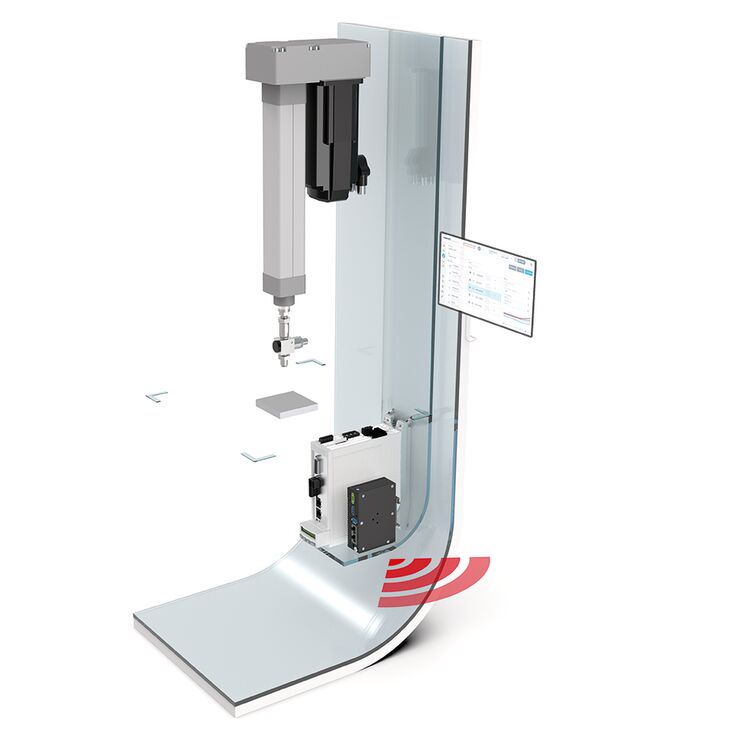

机电一体化 Smart Function Kit 模块适用于多种冲压和连接应用。
预选的机械和电动组件及软件与不同套件绑定,适用于 2 至 30 kN 力应用,是系统总成和终端用户的理想基础。
通过现场总线,Smart Function Kit 可作为集成在上级系统中的独立解决方案使用。
优点
仅与更高级别的控制系统进行通信需要详细的控制知识(数据传输和总线接口以及数字量输入/输出的定义)
自动化组件的完整价格(性价比)
人机界面:通过Web浏览器可视化不需要安装任何软件,并可以在许多设备上显示
提示
目前无法进行力控制
无法监控张力(工具重量正常)
过程数据可以通过HMI实时显示-但仅在程序以.json格式运行后才可用于处理
软件
借助带有模块化拖&放过程配置的现代化,直观的Web HMI,即使没有先验知识也可以立即使用该软件。所有必要的评估和分析元素的简单可视化创建几乎是不言自明的。
通过自动配置进行调试(即插&即用)
预装软件
快速调试向导
自动加载硬件配置
自动设置驱动控制器参数
通过参考行程和点动模式进行调试支持
简单的编程和操作
通过拖&放操作进行模块化过程配置
逻辑检查输入数据
轻松直观地创建评估和分析元素
在仪表板上可视化过程和状态信息
通过仪表板进行评估和诊断
力-位移曲线分析
可视化过程结果(OK / NOK)
在内部数据库中存储过程数据以确保质量
具有过滤器和导出功能的过程历史
诊断功能:系统参数和状态报告以及统计信息
在软件中集成了纯文本错误消息的日志
通过复位编程接口进行数据访问
|
