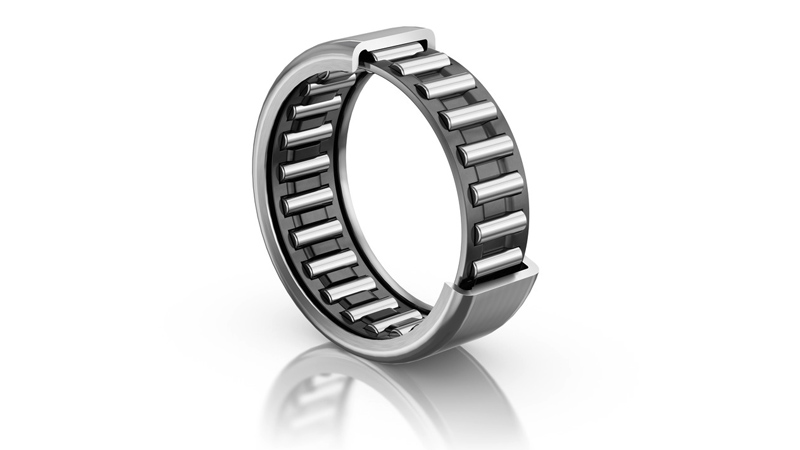

开式冲压外圈滚针轴承
开口式冲压外圈滚针轴承HK,按照DIN 618/ISO 3245
INA轴承HK4020的主要尺寸和性能数据
Fw
|
40 mm
|
托轮直径
|
D
|
47 mm
|
外径
|
C
|
20 mm
|
宽度
|
Cr
|
25,500 N
|
基本额定动载荷, 径向
|
C0r
|
52,000 N
|
基本额定静载荷,径向
|
Cur
|
6,900 N
|
疲劳极限载荷, 径向
|
nG
|
6,600 1/min
|
极限转速
|
nG Grease
|
3,950 1/min
|
脂润滑极限转速
|
nϑr
|
4,900 1/min
|
参考转速
|
≈m
|
49.698 g
|
重量
|

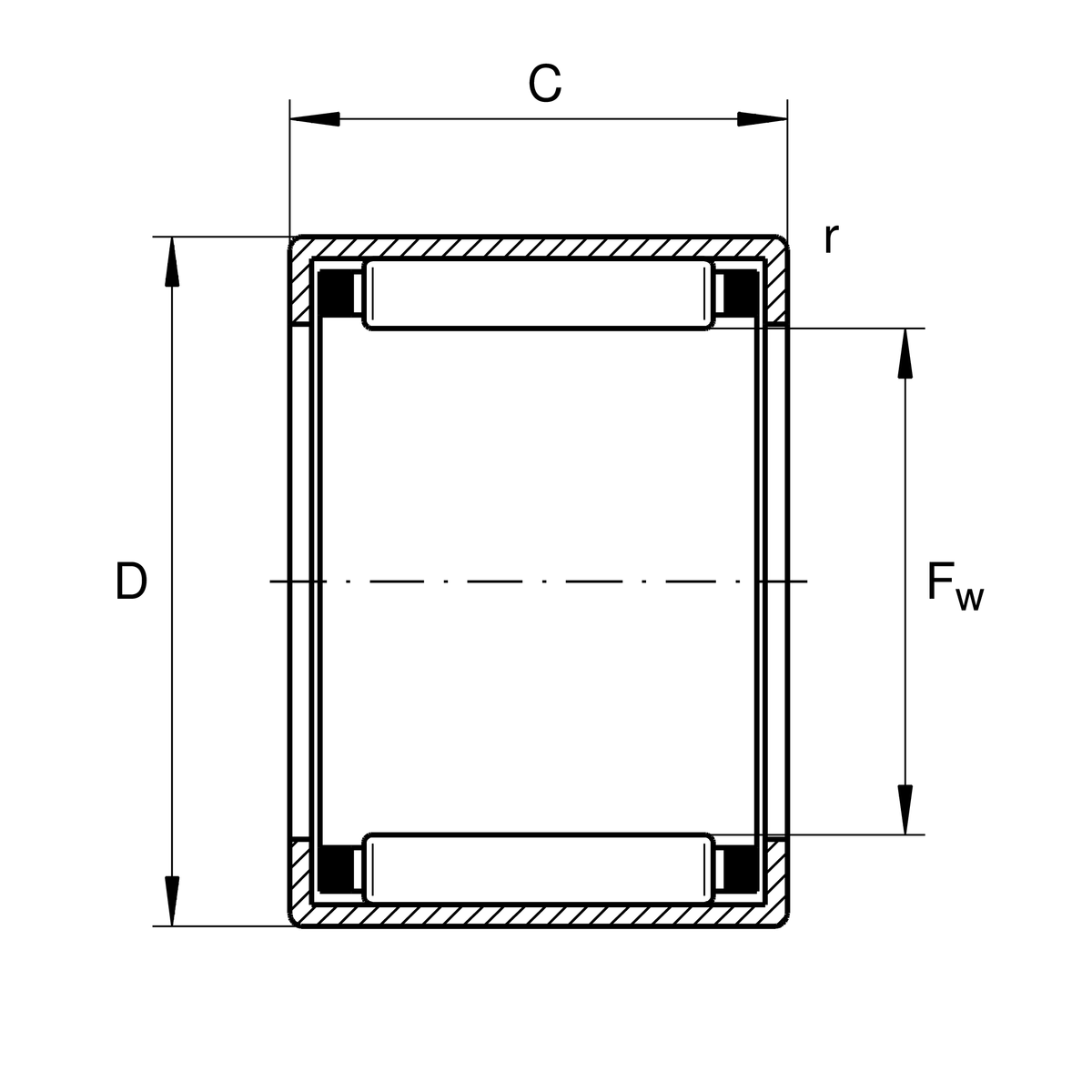

尺寸
C1
|
20 mm
|
外圈宽度
|
rmin
|
0.8 mm
|
最小倒角尺寸
|
温度范围
Tmin
|
-30 °C
|
最低工作温度
|
Tmax
|
140 °C
|
最高工作温度
|
附加信息
|
SD40X47X4
|
密封圈
|
|
G40X47X4
|
密封圈2
|
|
LR35X40X20,5
|
适用内圈LR
|
|
IR35X40X20-XL
|
适用内圈IR
|
|
