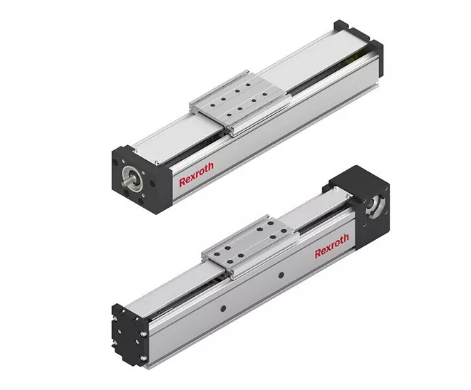

力士乐功能模块满足机械制造行业中对许多常见应用的精度和承载能力的要求，并对适用于大功率应用领域的线性轴产品组合做了补充。力士乐功能模块可提供单轨或双轨两种款式，并可以选配齿形带传动结构( FMB )或滚珠丝杠传动结构( FMS )。

力士乐（REXROTH）模块的结构

• 功能模块已装配好，长度可定制，最大长度为 Lmax 3800mm

• 极其紧凑的铝型材，集成力士乐滚珠导轨

• 功能模块 FMS 和 FMB 之间的外部尺寸相同

• 铝制滑台，带 T 形槽

• 可提供单轨和双轨款式

• 使用铝制盖板保护安装元件（可选

• 用于伺服和脉冲序列技术的合适驱动调节设备

• 传感器和加长电缆

• 合适的传感器（电磁传感器和光学传感器）

• 开关触片

• 夹紧件和 T 型槽用螺母

力士乐模块其他亮点

• 多种配置选项可选，实现灵活配置

• 供货时已经装配好

• 电磁传感器和光学传感器可以安装在型材主体上

• 具有不同传动比的行星齿轮减速器

• 伺服电机

REXROTH模块应用范围

• 拾取和放置

• 搬运

• 装配，堆垛

• 进料单元

• 检验和分析系统

• 传输流水线进料单元

• 滑动单元

带滚珠导轨和滚珠丝杠传动系统的功能模块 FMS

• 可实现最大1500mm行程

• 可达至1m/s的运动速度

• 重复精度最大至+/-0.015mm

带滚珠导轨和齿形带传动系统的

功能模块 FMB

• 可实现最大3800mm行程

• 可达至3m/s的运动速度

• 重复精度最大至+/-0.05mm
