力士乐Rexroth先导式比例减压阀ZDREE 6 VP2-1X/210MG24K24A1M

油口 A 和 P1 中的先导式减压阀具有压力限制
通过比例电磁铁操作
用于底板安装或叠加阀板设计：油口安装面符合 ISO 4401-03-02-05
设定值压力特性曲线的制造公差小
油口 A 或 P1 中的最小调定压力
型号 ZDREE 带集成电子元件 (OBE)

产品说明

ZDRE 型阀门属于带压力限制执行机构的电控先导式三通减压阀。这些阀用于减小系统压力。

技术设置：

阀门由三个主装配件组成：

先导控制阀 (1)

‐

比例电磁铁 (2)

‐

带主控制阀芯 (4) 的主阀 (3)

‐

功能：

一般功能：

通过比例电磁铁 (2) 对通道 P1 中要减小的压力根据控制值进行设置。

‐

在已卸压油口 P 中，弹簧 (17) 将主控制阀芯 (4) 保持在初始位置。

‐

从而打开从 P1 到 T 的连接，阻塞从 P 到 P1 的连接。

‐

从油口 P 到环形通道 (5) 的压力连接。

‐

先导油从孔 (6) 流向油口 T，通过流量控制器 (7)、喷嘴 (8) 流至先导控制阀 (1)，然后通过节流间隙 (9) 流至纵向槽 (10) 和孔（11、12）。

‐

减压：

在控制腔 (16) 中建立先导压力，作为控制值的功能。

‐

主控制阀芯 (4) 向右移动，液压油从 P 流向 P1。

‐

施加于油口 P1 中的执行机构压力通过通道 (13) 和喷嘴 (14) 对弹簧腔 (15) 分流。

‐

如果油口 P1 中的压力升高到先导控制阀 (1) 的调定压力，则主控制阀芯 (4) 向左移动。油口 P1 中的压力与先导控制阀 (1) 处的调定压力几乎完全相同。

‐

压力限制：

如果油口 P1 中的压力超过先导控制阀 (1) 的调定压力，主控制阀芯 (4) 将进一步向左移动。

‐

这样即可开启从 P1 到 T 的连接，进而将油口 P1 中的压力限制到调定控制值。

功能：

一般功能：

通过比例电磁铁 (2) 对通道 P1 中要减小的压力根据控制值进行设置。

‐

在已卸压油口 P 中，弹簧 (17) 将主控制阀芯 (4) 保持在初始位置。

‐

从而打开从 P1 到 T 的连接，阻塞从 P 到 P1 的连接。

‐

从油口 P 到环形通道 (5) 的压力连接。

‐

先导油从孔 (6) 流向油口 T，通过流量控制器 (7)、喷嘴 (8) 流至先导控制阀 (1)，然后通过节流间隙 (9) 流至纵向槽 (10) 和孔（11、12）。

‐

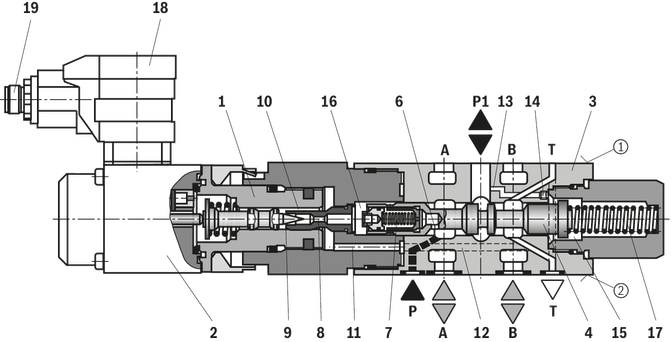

电源电压和控制值电压或控制值电流施加于连接器 (19)。

‐

在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。

‐

减压：

在控制腔 (16) 中建立先导压力，作为控制值的功能。

‐

主控制阀芯 (4) 向右移动，液压油从 P 流向 P1。

‐

施加于油口 P1 中的执行机构压力通过通道 (13) 和喷嘴 (14) 对弹簧腔 (15) 分流。

‐

如果油口 P1 中的压力升高到先导控制阀 (1) 的调定压力，则主控制阀芯 (4) 向左移动。油口 P1 中的压力与先导控制阀 (1) 处的调定压力几乎完全相同。

‐

特征

产品说明

技术设置：

功能：

减压：

压力限制：

技术设置：

功能：

减压：

压力限制：
