力士乐模块优异的性能
Rexroth 功能模块满足机械制造行业中对许多常见应用的精度和承载能力的要求，并对适用于大功率应用领域的线性轴产品组合做了补充。Rexroth 功能模块可提供单轨或双轨款式，并可以选配齿形带传动机构或滚珠丝杠传动机构。

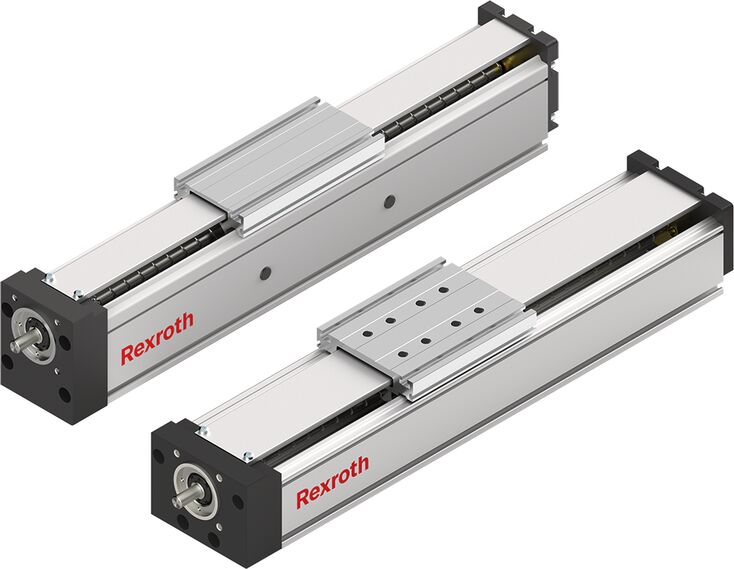

带滚珠导轨和滚珠丝杠传动机构的功能模块 FMS
▶ 速度可达 1m/s
▶ 重复精度可达+/-0.015mm

结构
▶ 功能模块已装配好，长度任意，最大长度为 Lmax
▶ 极其紧凑的铝型材，集成有力士乐滚珠导轨
▶ 功能模块 FMS 和 FMB 之间的外部尺寸相同
▶ 铝制滑台，带 T 形槽

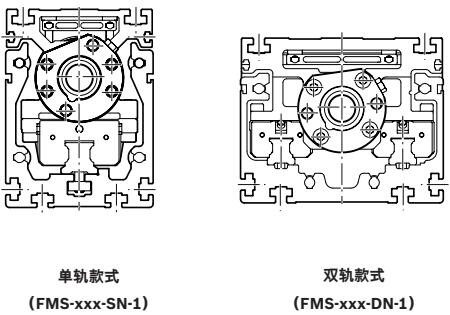

▶ 可提供单轨和双轨款式
▶ 使用铝制盖板保护安装元件（可选）

其他亮点
▶ 由于选项可选，可以灵活配置
▶ 供货时已经装配好
▶ 电磁传感器和光学传感器可以直接安装在型材主体上
▶ 具有不同传动比的行星齿轮减速器
▶ 伺服电机
安装件（配件清单）
▶ 用于伺服和脉冲序列技术的合适驱动调节设备
▶ 传感器和加长电缆
▶ 合适的传感器（电磁传感器和光学传感器）
▶ 开关触片
▶ 夹紧件和 T 型槽用螺母
应用范围
▶ 拾取和放置
▶ 搬运
▶ 装配工，堆垛工
▶ 进料单元
▶ 检验和分析系统
▶ 传输流水线上的进料单元
▶ 滑动单元

在最大长度Lmax范围内，功能模块可以配置任意长度

集成力士乐滚珠导轨系统（单轨或者双轨的滚珠导轨系统）的极其紧凑的铝型材主体

带有预紧的滚珠导轨系统（预紧等级为C1）

由单个螺母和滚压设计的丝杠配合后带有轻微间隙的丝杠传动的驱动，其中公差等级符合标准ISO 3408-3 中 T9等级

其中大导程可以实现高速并且同时保证远距离内的高精度的运动

力士乐Rexroth 功能模块满足机械制造行业中对许多常见应用的精度和承载能力的要求，并对适用于大功率应用领域的线性模块产品做了补充。此功能模块可提供单轨或双轨款式，齿形带或者滚珠丝杠传动的选项。
