从动凸缘单螺母 FAR-B-S简介：

• 力士乐连接尺寸
• 带密封件
• 预紧载荷等级： C1, C2, C3
• 公差等级：T3（关于符合产品概览的螺杆尺寸，请参见通用技术说明和信息，“产品说明”）T5，T7
• 全套装置带来经济效益
• 通过螺纹导程和减速带，可对各种速度和载荷进行调节
• 由于其结构紧凑，所以安装空间较小
• 功能全面，客户安装工作量小
• 系统成本低

高性能系列滚珠螺杆组件的公称直径为 20 – 63 毫米，导程为 10 – 40 毫米。HP 螺母类型是一种凸缘单螺母，提供有从动螺杆或用作从动螺母。

从动凸缘单螺母 FAR-B-S该组件由以下部件组成：螺母、角接触推力滚珠轴承、以及有槽螺母 NMZ

带从动螺母的系统的基本优势

惯性力矩

在使用长螺钉的情况下，螺钉不必在加速阶段旋转，只需螺母旋转即可。因此螺杆的质量惯性矩不重要。螺母的惯性矩相对较低，并且不再依赖于所需的行程。

动态

高动态下所需的复杂的端轴承设计将不再需要，例如，两端带角接触滚轴轴承的固定轴承。

螺杆延长器

由于螺杆是固定的，因此延伸螺杆相对来说不需要花多大力气。

使用轴向和径向跳动精度较高的螺母，可最大限度地减轻其诱发的螺杆振动。所有的功能部件都由单一来源提供。不再需要内部设计。

液体冷却

使用空心螺杆可轻松改善冷却效果：固定螺杆的冷却相对要轻松些。控制冷却几乎可消除因温度起伏导致的长度变化。

1） 从动螺母 FAR

2） 滚珠螺杆组件 BSA 螺杆

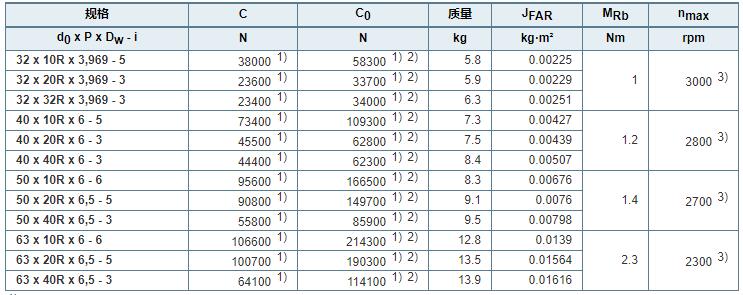

螺母技术数据

1) 根据 DIN ISO 3408-5 标准计算的额定载荷
2) 额定载荷仅对公差等级为 T3 和 T5 的有效。对于其它公差等级，请注意校正系数 fac （见通用技术说明和信息，“技术数据”，技术说明）。
3) 受限于轴承的最大速度。在无外部运行载荷的情况下预张紧轴承。占空比：25%；最高稳态温度+50°C
运行条件：

滚珠螺杆组件适用于温度高达 80 °C、临时峰值 100 °C（测量螺母外壳）情况下的连续运行。

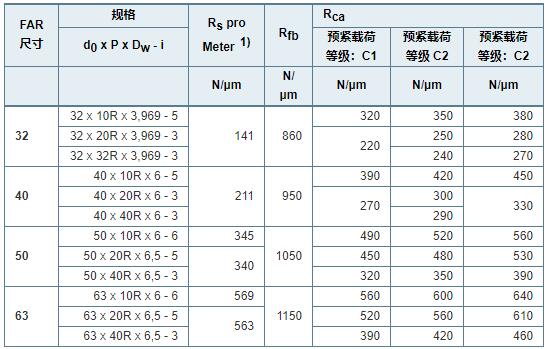

FAR刚度

供货提示：仅以整套滚珠螺杆组件的形式供应。

订购示例：

BASA 40*20R*6 FAR-B-S-3 00 1 6 T5 R 51K300 51K300 1250 0 1
