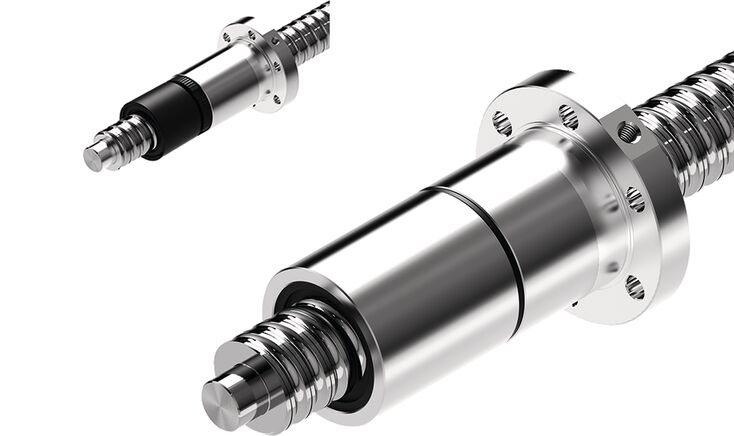

带法兰的双螺母 FDM-E-S

• 力士乐连接尺寸
• 带密封件
• 预紧载荷等级： C4，C5
• 公差等级：T3（关于符合产品概览的螺杆尺寸，请参见通用技术说明和信息，“产品说明”）T5，T7

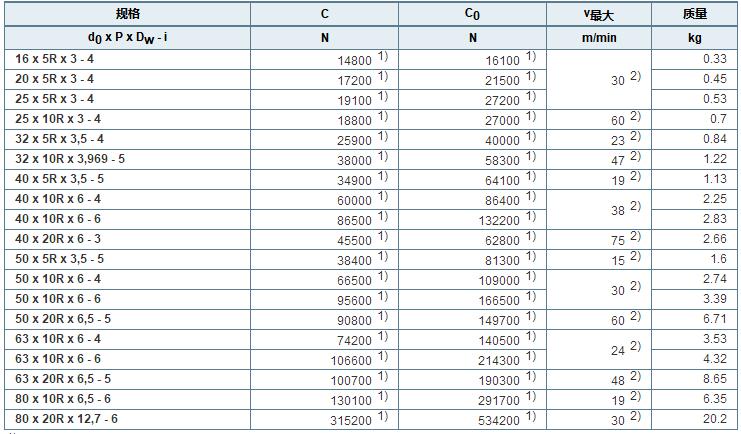

1) 额定载荷仅对公差等级为 T3 和 T5 的有效。对于其它公差等级，请注意校正系数 fac （见通用技术说明和信息，“技术数据”，技术说明）。
2) 请参见“特性速度 d0 • n”（见通用技术说明和信息，“技术数据”（技术说明），和“临界速度 ncr”（见通用技术说明和信息，“项目规划说明”）

滚珠丝杠运行条件：

容许运行温度（最小...最大） 1)：-10 °C ... +80 °C
容许贮藏温度（最小...最大）：-15 °C ... +80 °C

1) 滚珠螺杆组件适用于温度高达 80 °C、临时峰值 100 °C（测量螺母外壳）情况下的连续运行。

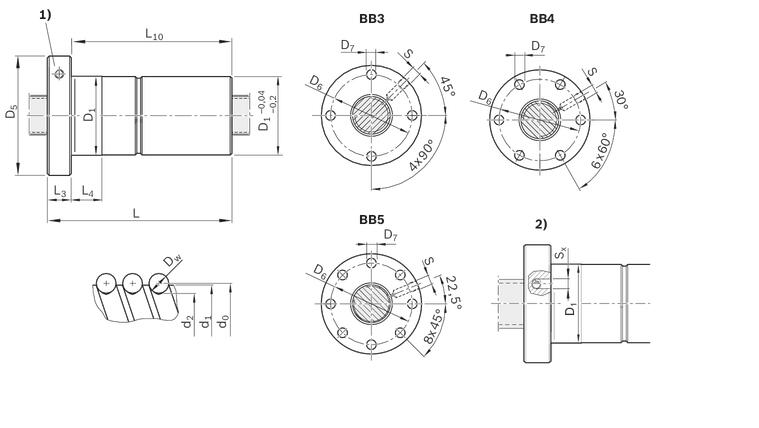

力士乐滚珠丝杠双螺母FDM-E-S产品尺寸：

1) 法兰中心润滑口（润滑口加工：平坦表面 L3 ≤ 15 毫米，埋头孔 L3 > 15 毫米）

订购示例：

BASA 20X5RX3 FDM-E-S-4 00 1 5 T7 R 82Z 41Z120 1250 0 1
