Rexroth滚柱导轨导向系统 |R1805 .C.3.

力士乐钢制标准滚柱导轨R1805 .5.3.从上面用螺栓安装，带塑料孔盖的说明
▶ 塑料孔盖在供货范围内。
▶ 请按照安装说明进行操作！
▶ 请索取“滚柱导轨导向系统安装说明”。
▶ 也可供货拼接式滚柱导轨。
*滚柱导轨 R1805 .C.3. 带平底面，用于矿物铸件的安装面规格 35-65 和精度等级 H、P、SP、GP 的滚柱导轨可供货，根据需求可供货 UP 等级。

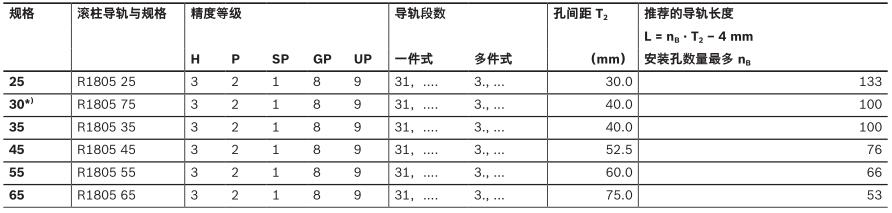

产品部件号（订货号）

订货示例 1（至 L max ）

选项：
▶ SNS 滚柱导轨
▶ 规格 35
▶ 精度等级 P
▶ 一件式
▶ 导轨长度
L = 1676 mm
部件号：
R1805 352 31, 1676 mm
订货示例 2（超过 L max ）
选项：
▶ SNS 滚柱导轨
▶ 规格 35
▶ 精度等级 P
▶ 多段式（2 段）
▶ 导轨长度
L = 5036 mm
部件号：
R1805 352 32, 5036 mm
订货举例 3（至 L max ，带平底面）
选项：
▶ SNO 滚柱导轨
▶ 规格 35
▶ 精度等级 P
▶ 一件式
▶ 导轨长度
L = 1676 mm
部件号：

R1805 3C2 31, 1676 mm

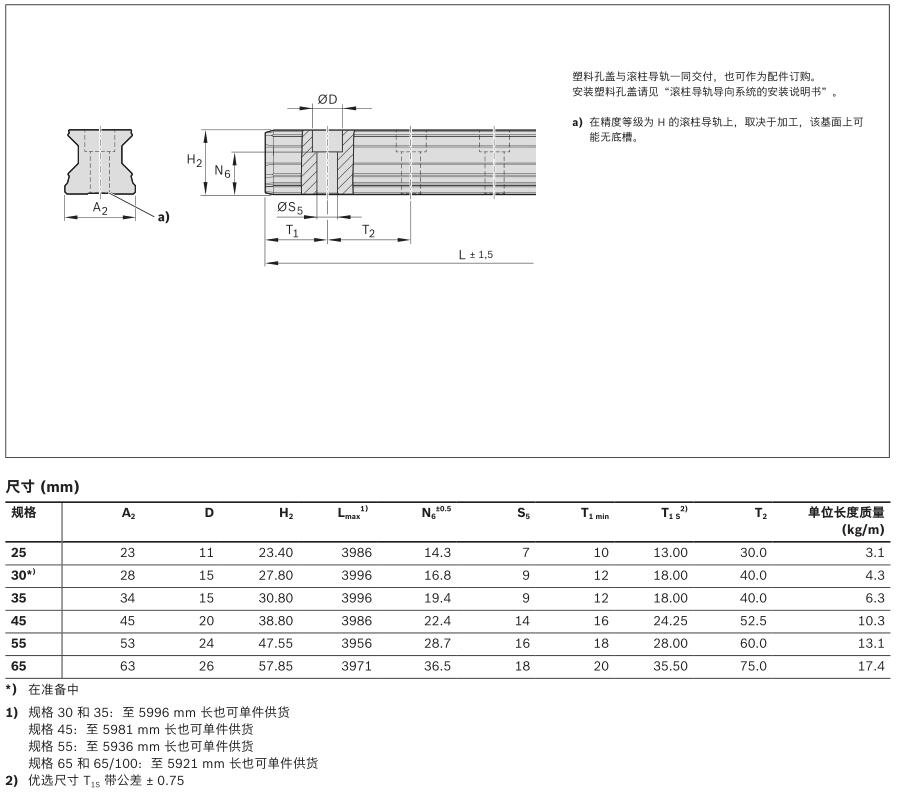

产品尺寸数据：
