带防护带和防护端盖的Rexroth线轨|力士乐线轨

从上面用螺栓安装，带有按 DIN EN 10088 的耐腐蚀弹簧钢制造的防护带和螺栓拧紧式塑料防护端盖（端面有螺纹孔）
说明
▶ 防护带的固定装置可用螺栓和垫片替换。
▶ 防护端盖及螺栓和垫片在供货范围内。
▶ 请按照安装说明进行操作！
▶ 请索取“滚柱导轨导向系统安装说明”和“防护带安装说明”手册。
▶ 也可供货拼接式滚柱导轨。

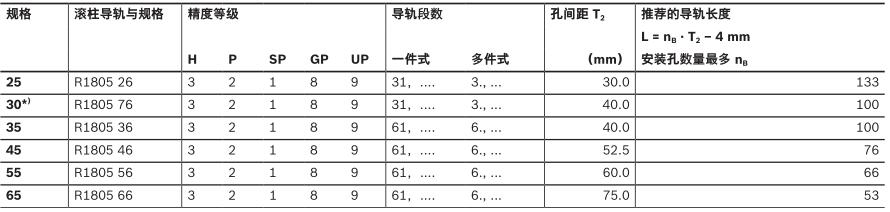

部件号（滑块订货号）

订货示例 1（至 L max ）
选项：
▶ SNS 滚柱导轨
▶ 规格 35
▶ 精度等级 P
▶ 一件式
▶ 导轨长度
L = 1676 mm
部件号：
R1805 362 61, 1676 mm
订货示例 2（超过 L max ）
选项：
▶ SNS 滚柱导轨
▶ 规格 35
▶ 精度等级 P
▶ 多段式（2 段）
▶ 导轨长度
L = 5036 mm
部件号：
R1805 362 62, 5036 mm
订货举例 3（至 L max ，带平底面）
选项：
▶ SNO 滚柱导轨
▶ 规格 35
▶ 精度等级 P
▶ 一件式
▶ 导轨长度
L = 1676 mm
部件号：
R1805 3D2 61, 1676 mm

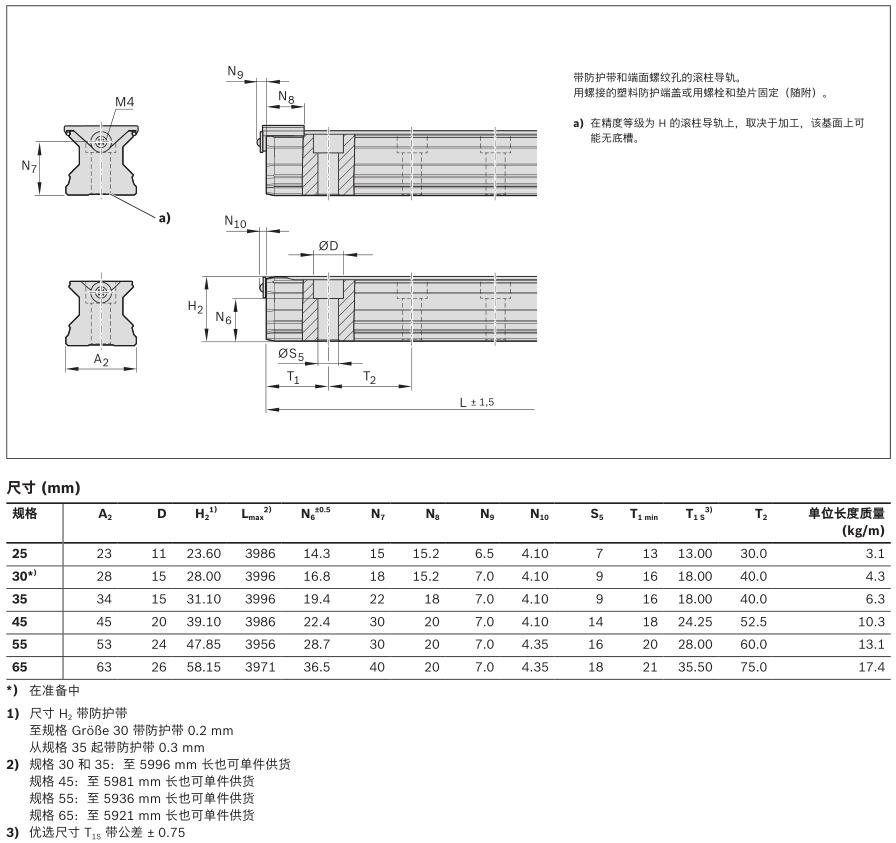

产品尺寸数据：

力士乐线轨优异的性能
▶ 滚柱导轨的滚道区域已硬化和磨削
▶ 在所有负载方向上都有极高的刚度
▶ 承受扭矩负载的能力很高
滚柱导轨 SNS，带用于盖住固定孔的、久经考验的防护带
▶ 一条防护条用于所有的孔，节省时间和费用
▶ 采用 DIN EN 10088 耐腐蚀弹簧钢制造
▶ 安装方便可靠
▶ 扣上并固定即可
滚柱导轨 R1805 .D.带平底面，用于矿物铸件的安装面
规格 35-65 和精度等级 H、P、SP、GP 的滚柱导轨可供货，根据需求可供货 UP 等级。
