力士乐滚柱线轨R1805.5.3|Rexroth线轨|从上面用螺栓安装，带塑料孔盖

说明
▶ 塑料孔盖在供货范围内。
▶ 请按照安装说明进行操作！
▶ 请索取“滚柱导轨导向系统安装说明”。
▶ 也可供货拼接式滚柱导轨。

滚柱导轨 R1805 .C.3. 带平底面，用于矿物铸件的安装面
规格 35-65 和精度等级 H、P、SP、GP 的滚柱导轨可供货，根据需求可供货 UP 等级。

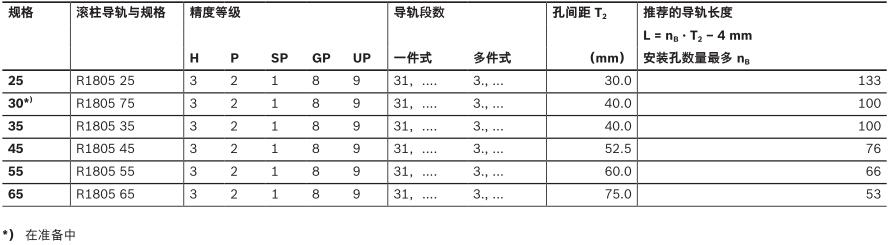

线轨选型参数及订货号

订货示例 1（至 L max ）
选项：
▶ SNS 滚柱导轨
▶ 规格 35
▶ 精度等级 P
▶ 一件式
▶ 导轨长度
L = 1676 mm
部件号：
R1805 352 31, 1676 mm
订货示例 2（超过 L max ）
选项：
▶ SNS 滚柱导轨
▶ 规格 35
▶ 精度等级 P
▶ 多段式（2 段）
▶ 导轨长度
L = 5036 mm
部件号：
R1805 352 32, 5036 mm
订货举例 3（至 L max ，带平底面）
选项：
▶ SNO 滚柱导轨
▶ 规格 35
▶ 精度等级 P
▶ 一件式
▶ 导轨长度
L = 1676 mm
部件号：
R1805 3C2 31, 1676 mm

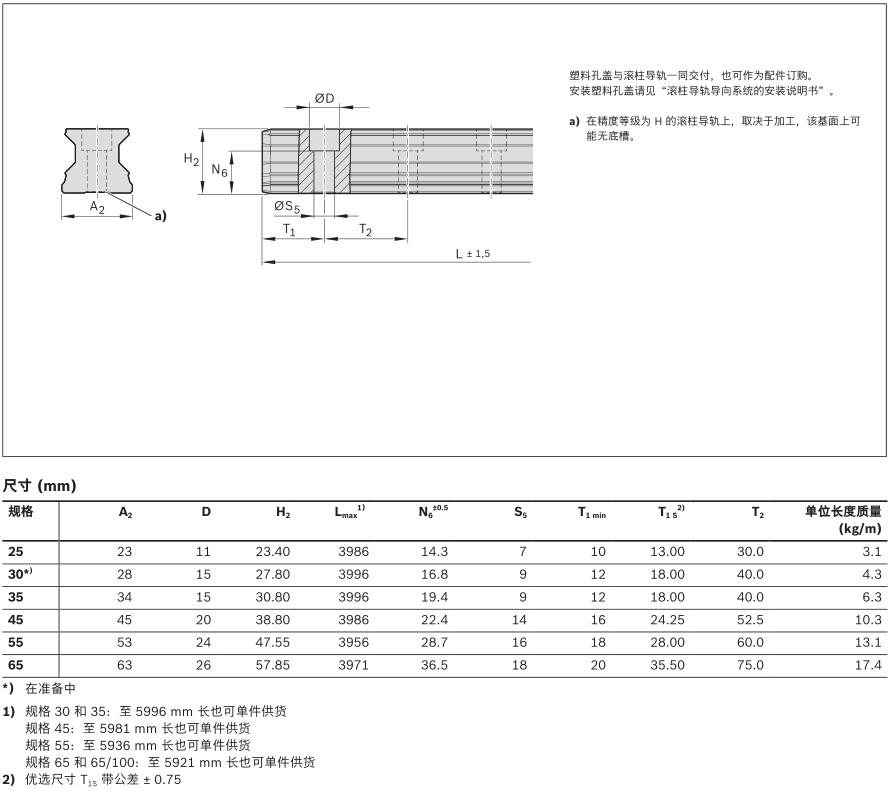

线轨尺寸数据：

Rexroth线轨的特征亮点
▶ 由于所有滚柱滑块类型统一的、带和无防护带的滚柱导轨，可
实现无限制的互换安装
▶ 润滑嘴可安装在所有面上，因此易保养
▶ 由于新式的通道设计，润滑量少
▶ 滚柱转向和导向设计，使运行平稳
▶ 可从上面和下面用螺栓将安装件安装在滚柱滑块上
▶ 通过附加螺接在滚柱滑块中间的两个孔上，在所有载荷方向上
实现高的刚度
▶ 高承受扭矩负载的能力
▶ 由于再次优化的入口区几何结构和高滚柱数量，可实现运行中
很低的弹性波动和很高的精度（扩展规格）
▶ 用运输保险装置可简单地将滚柱滑块推到导轨上
▶ 按照系列集成式全密封
