Rexroth宽型滚柱导轨 BNS|力士乐双排安装孔线轨

宽型滚柱导轨 BNS，带防护带 钢制 R1875 .6. .. / Resist CR R1873 .6. ..

双列从上面用螺栓安装，带有符合 DIN EN 10088 要求的耐腐蚀弹簧钢制造的防护带（有端面螺纹孔）
提示
▶ 防护带需固定。
▶ 螺栓和垫片在供货范围内。
▶ 请按照安装说明进行操作！
▶ 请索取"滚柱导轨导向系统安装说明"和"防护带安装说明"手册。
▶ 也可供货多段式滚柱导轨。

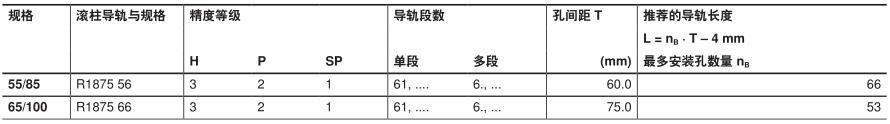

Rexroth钢制宽型滚柱导轨物料号

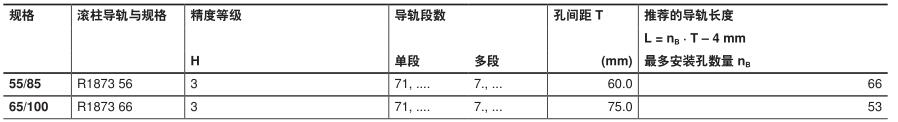

力士乐Resist CR 宽型滚柱导轨的物料号

订货示例 1（至 L max ）选项：
▶ 滚柱导轨 BNS
▶ 规格 55/85
▶ 精度等级 P
▶ 单段
▶ 导轨长度
L = 2516 mm
物料号：
R1875 562 61, 2516 mm
物料号（涂层）
▶ R1873 .6. 71（端面涂层）
在多段式滚柱导轨时，碰撞部位
和端面镀硬铬。
订货示例 2（超过 L max ）选项：
▶ 滚柱导轨 BNS
▶ 规格 55/85
▶ 精度等级 P
▶ 多段式（2 段）
▶ 导轨长度
L = 7556 mm
物料号：
R1875 562 62, 7556 mm

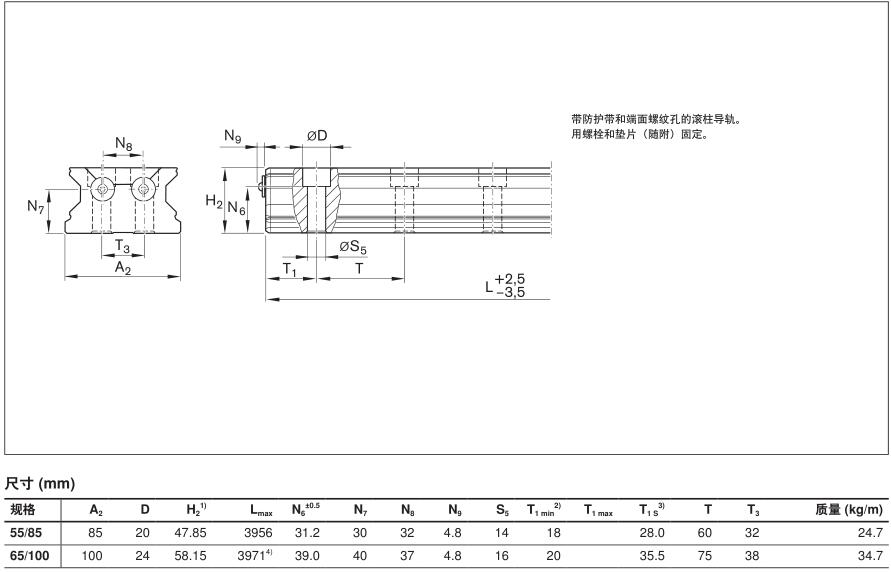

产品尺寸数据：

1) 尺寸 H 2  带防护带 0.3 mm
2) 如果端部尺寸小于 T 1min ，则导轨端面不可以加工螺纹孔。防护带需固
定！请按照安装说明进行操作！
3) 优选尺寸 T 1S 带公差 +1/-1.5
4) 滚柱导轨 R1873 .6. ..Resist CR 只至 3971 mm 长（单段）
