力士乐搬运导轨：
-内部滚珠载荷分布，力士乐滚珠导轨导向系统带自动调整功能

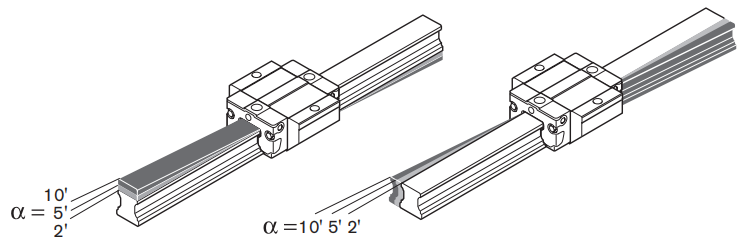

带有自动调整功能的力士乐超级滚珠滑块自动补偿最大为 10' 的同轴线误差。没有由于棱边挤压而引起的额定载荷下降。
钢衬套中部支承区域作为摆动效应的支点。
在角度误差为 α 时内部滚珠载荷分布
因此，滚珠滑块与滚珠导轨间轻微的同轴误差不会引起问题。
同样，由加工、安装或导轨弯曲引起的误差都会被自动补偿。
自动调整功能确保滚珠舒畅地进入承载区域，并且保证了载荷在整排滚珠上的均匀分布。

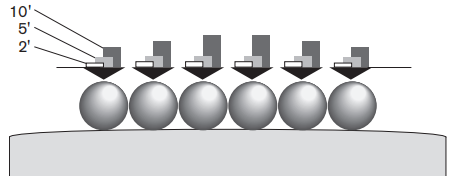

 内部滚珠载荷分布，力士乐滚珠导轨导向系统带自动调整功能

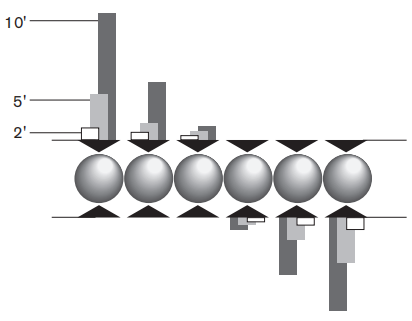

 内部滚珠载荷分布，滚珠导轨导向系统不带自动调整功能
结果：
非常平稳的运行和特别长的使用寿命。
在一根导轨上配用两个超级滚珠滑块，可实现具有高承载能力和
无倾覆的滚珠导轨导向系统，特别是应用在搬运领域。必须始终将两个滑块安装在一个导轨上。
|
