含防护带的 SNS 重型滚珠导轨R183526362/5033

滚柱导轨 RSA-125-SNS-H-MA-SC

防护带需固定，螺栓和垫片在供货范围内

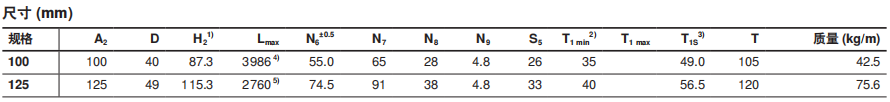

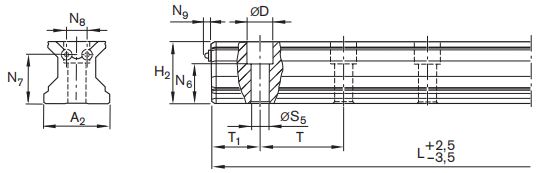

产品尺寸数据：

1) 尺寸 H2 带防护带 0.3 mm
2) 如果端部尺寸小于 T1min，则导轨端面不可以加工螺纹孔。防护带需固
定！请按照安装说明进行操作！
3) 优选尺寸 T1S 带公差 +1/-1.5
4) Lmax 用于 Resist CR 重载滚柱导轨：2500 mm
5) Lmax 用于 Resist CR 重载滚柱导轨：2000 mm

REXROTH重载滚柱导轨的特征：

适合从上面安装

防护带采用符合 DIN EN 10088 标准的防腐蚀弹簧钢制成（端面有螺纹孔）

扭矩容量高

经硬化的滚道进行全面平滑化

所有孔洞只需一个盖子，节约了时间和成本

在所有载荷方向上均达到最高刚度

防护带安装简单但牢固

防护带和锁的夹子
