Rexroth U 型凸轮滚轮导轨R192301931
适合从上面安装
根据 DIN EN ISO 683-17 / EN 10088 标准，配有防腐蚀钢制成的轴
力士乐凸轮滚珠导轨专为装卸和自动化技术而开发。
产品技术数据：

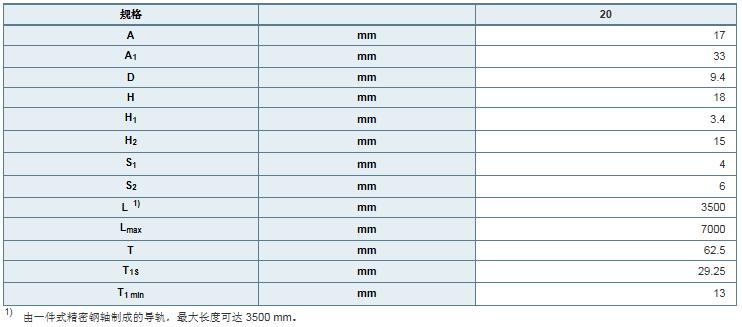

产品尺寸数据：

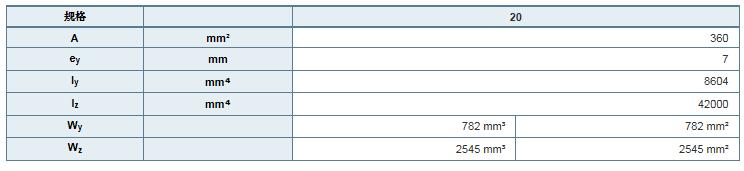

导轨的表面特征值：

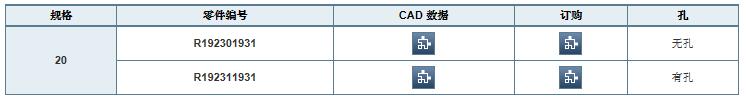

材料编号：

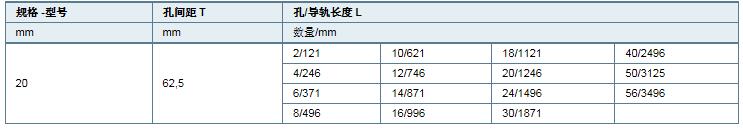

概述 - 推荐导轨长度：
订购导轨：
计算导轨长度
建议：
优选规格 T1S 风扇
考虑采用最小距离 T1 分钟 ！（参见规格）
T1 相同。
订购示例：
规格 20
所需长度：620 至 625 mm
nB = 620/T = 620/62.5 = 9.92 四舍五入（整数）= 10 个孔
nT = nB - 1 = 9
要订购的导轨长度 (L)：
L = 10 · 62.5 - 4 = 621 mm 或
L = 9 · 62.5 + 2 · 29.25 = 621 mm
导轨：
R192311931，621，29.25 / 9 x 62.5 / 29.25
材料编号，长度 (mm)1 / nT x T / T1 (mm)
